Решился на установку/изготовление такого девайса как гидроручник.
Делали вместе со Славой Actrapid
Список необходимых деталей и их номера — в конце записи

Пересмотрел миллион вариантов установки ручника в салон, разные конструкции и прочее…
И остановился на варианте установить гидроручник на основе сток ручника.
Первым делом был демонтирован трос ручника и сам ручник (сток ручник все равно не работает, нужно купить и установить колодки ручника).

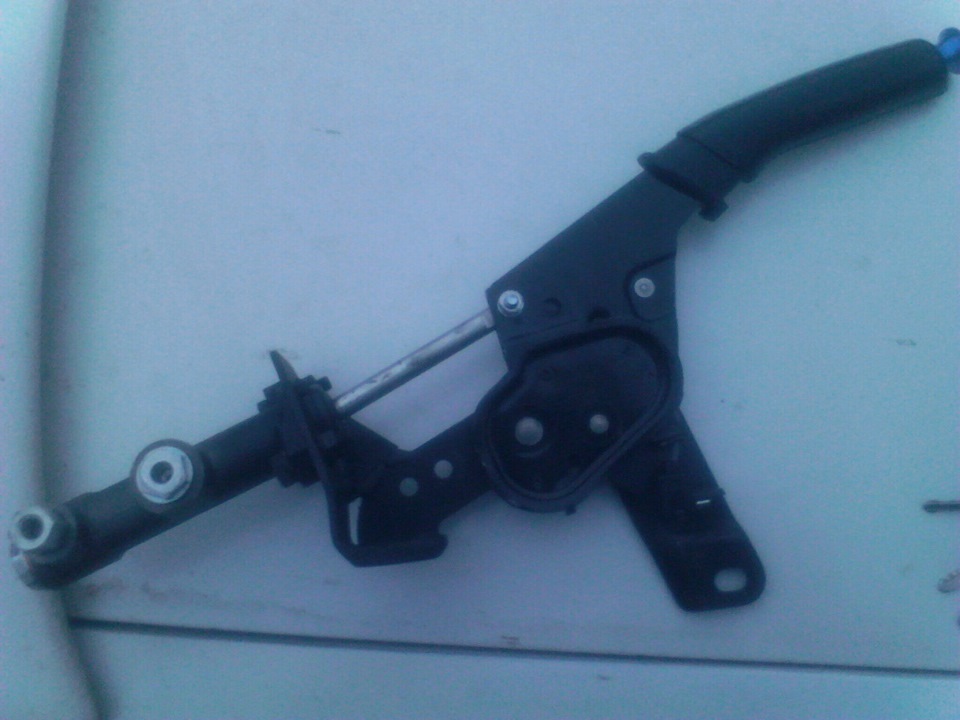

И пошаманив со сваркой и болгаркой получили сей девайс:

Чтобы наш ручник работал корректно необходимо врезаться в контур тормозной трубки, идущей к задним колесам
Тормозные трубки будут использованы от ГАЗ/ВАЗ с штуцером М10х1,25.
Основой конструкции служит ГЦС производства ATE для классики — он имеет резьбу на входе и выходе.
После покупки меньшее отверстие закрыто пластиковой заглушкой, другое имеет металлический сосок с необходимой резьбой.
Одно отверстие М12х1,25, другое М18х1,5 — то что надо!)
Для того чтобы подсоединить две тормозные трубки с штуцером М10х1,25 к нашему цилиндру необходимо:
— для меньшего отверстия приобрести переходник в магазине ГАЗ с М12х1,25 на М10х1,25, не забудьте купить медных шайб, штук 5

— для большего отверстия — высверлить в "болте с соском" отверстие и нарезать резьбу М10х1,25 (сперва сосок срезается, после высверливается отверстие) отверстие должно быть с конусным дном по 90 градусов

Артикул: 10/12 , артикулы доп.: 20-3506005

Код для заказа: 106940
